AI BOX LPR ANALYTICS MODULE

AI Box Nhận Diện Số Xe & Phân Tích Vùng Cấm Đậu

Thiết bị AI Box chuyên xử lý biển số xe và hành vi dừng đậu sai khu vực. Tập trung vào phân tích hình ảnh, nhận diện biển số, kiểm tra luật vùng cấm, tạo sự kiện có bằng chứng và xuất dữ liệu cho hệ thống trung tâm.

Vehicle Detection Plate OCR No Parking Zone Dwell Time Blacklist / Whitelist Webhook / API
SOTA AI BOX LPR
16CH AI Active Edge Processing

Live Analysis View

LPR + Parking Rule
CAM 01 - Cổng chính 51A-789.12
CAM 02 - Khu cấm đậu Parking Violation
CAM 03 - Đường nội bộ 60K-123.45
CAM 04 - Khu giao nhận Unknown Vehicle

AI Analysis Output

Plate OCR 51A-789.12 | Confidence 96%
Vehicle Type Car / Truck / Motorbike
No Parking Rule Zone A | Dwell Time 38s
Action Trigger Speaker + Event + API
Chức năng chính Nhận diện biển số
Luật phân tích Vùng cấm đậu
Dữ liệu đầu ra Ảnh + biển số + sự kiện
Tích hợp API / Loa IP / NAS
TECHNICAL VISUAL ANALYSIS

Minh họa các lớp phân tích của AI Box

AI Box phân tích trực tiếp trên hình ảnh camera: phát hiện xe, đọc biển số, kiểm tra vùng cấm đậu và tạo sự kiện kỹ thuật có bằng chứng.

Camera nhận diện biển số tại cổng
Plate OCR: 51A-789.12

1. Vehicle Detection + Plate OCR

AI phát hiện phương tiện trong khung hình, định vị vùng biển số và đọc ký tự biển số theo thời gian thực.

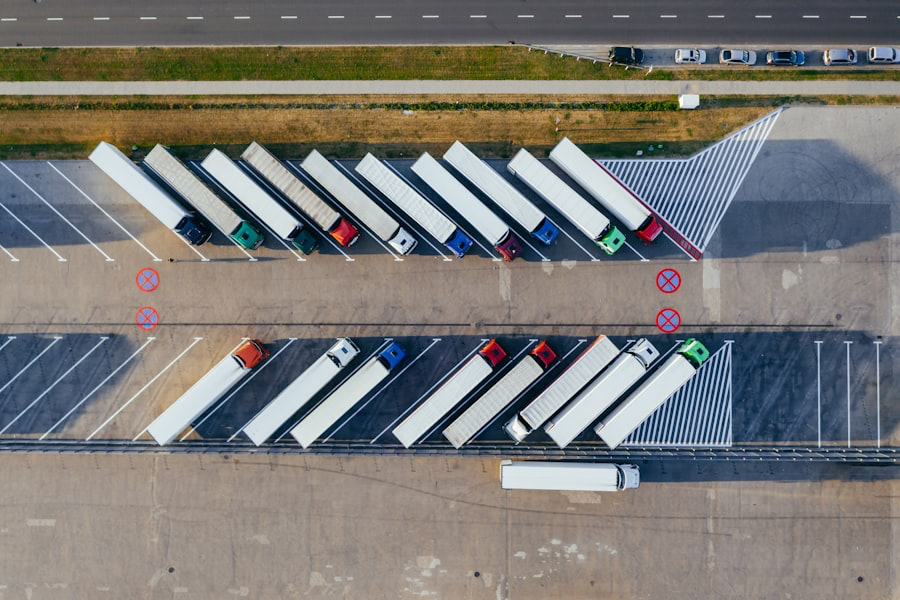

Phân tích vùng cấm đậu
NO PARKING ZONE

2. No Parking Zone

Vẽ vùng cấm đậu dạng Polygon, đặt thời gian dừng cho phép và cảnh báo khi xe vượt ngưỡng.

Crop biển số và OCR
Plate Crop Result
51A-789.12
OCR Confidence: 96%

3. OCR Confidence

Lưu ảnh crop biển số, kết quả OCR và độ tin cậy để phục vụ tra cứu, đối chiếu dữ liệu.

Sự kiện nhận diện biển số và cảnh báo
Event Evidence VIOLATION
Plate 51A-789.12
Camera CAM 02
Zone No Parking A
Dwell Time 38s
Action Speaker + API

4. Event Evidence Output

Mỗi sự kiện lưu đầy đủ: ảnh toàn cảnh, ảnh crop biển số, biển số text, camera, vùng, thời gian, loại vi phạm và hành động cảnh báo.

AI PROCESSING PIPELINE

Luồng phân tích kỹ thuật bên trong AI Box

Mỗi luồng camera được xử lý qua nhiều bước: phát hiện xe, định vị biển số, OCR, kiểm tra luật vùng cấm và xuất sự kiện.

1

Video Input

Nhận luồng RTSP/ONVIF từ camera IP, NVR hoặc hệ thống camera hiện hữu.

2

Vehicle Detection

Phát hiện phương tiện trong khung hình: ô tô, xe tải, xe máy tùy cấu hình model.

3

Plate Localization

Khoanh vùng biển số trong vùng phương tiện để chuẩn bị cho bước OCR.

4

Plate OCR

Nhận dạng ký tự biển số, lọc nhiễu, chuẩn hóa định dạng và tính độ tin cậy.

5

Rule Engine

Kiểm tra vùng cấm đậu, thời gian dừng, hướng di chuyển và danh sách xe.

6

Event Output

Tạo sự kiện gồm ảnh, biển số, camera, thời gian, luật vi phạm và trạng thái xử lý.

Nhóm tính năng phân tích

01 Nhận diện phương tiện
02 Nhận diện biển số OCR
03 Phân tích vùng cấm đậu
04 Kiểm tra danh sách xe
05 Tạo sự kiện và bằng chứng

1. Nhận diện phương tiện

AI Box phát hiện phương tiện trong vùng quan sát, hỗ trợ xác định vị trí xe, trạng thái xuất hiện và thời gian lưu lại trong vùng.

Phát hiện xe trong vùng ROI
Lọc đối tượng không phải phương tiện
Ghi nhận hướng vào/ra
Đếm lượt phương tiện theo camera

2. Nhận diện biển số OCR

Hệ thống tách vùng biển số, nhận dạng ký tự và lưu kết quả biển số kèm hình ảnh bằng chứng.

Plate Detection
OCR ký tự biển số
Chuẩn hóa định dạng biển số
Độ tin cậy nhận dạng Confidence

3. Phân tích vùng cấm đậu

Cho phép vẽ vùng cấm đậu trực tiếp trên khung hình, đặt thời gian dừng cho phép và tạo cảnh báo khi xe vượt ngưỡng.

Vẽ Polygon vùng cấm
Cài Dwell Time theo giây/phút
Cảnh báo khi xe dừng quá ngưỡng
Lưu ảnh lúc bắt đầu và lúc vi phạm

4. Blacklist / Whitelist

Biển số được đối chiếu với danh sách xe nội bộ, xe khách, xe nhà thầu, xe cần cảnh báo hoặc xe chưa đăng ký.

Xe được phép
Xe chưa đăng ký
Xe cần cảnh báo
Xe theo nhóm khu vực/quyền ra vào

5. Sự kiện có bằng chứng

Mỗi cảnh báo được lưu dưới dạng sự kiện đầy đủ để phục vụ tra cứu, báo cáo hoặc tích hợp về phần mềm trung tâm.

Ảnh toàn cảnh
Ảnh crop biển số
Camera, vùng, thời gian
Loại sự kiện và trạng thái xử lý
RULE ENGINE

Cấu hình luật phân tích cho từng camera

Đây là phần quan trọng nhất của sản phẩm: mỗi camera có thể cấu hình vùng nhận diện, vùng cấm đậu, thời gian dừng, danh sách xe và hành động cảnh báo riêng.

Cấu hình kỹ thuật mẫu cho Camera 02 - Khu giao nhận
Detection Mode Vehicle + Plate OCR + Parking Rule
ROI nhận diện biển số Vùng cổng / làn xe / khu giao nhận
No Parking Zone Polygon Zone A
Dwell Time 30 giây trước khi tạo cảnh báo
Confidence Threshold Plate OCR ≥ 85%
Schedule 24/7 hoặc theo khung giờ
Action Dashboard + Loa IP + Webhook/API
Loại sự kiện Điều kiện kích hoạt Trạng thái
Xe vào cổng Đọc được biển số trong vùng ROI Ghi nhận
Xe chưa đăng ký Biển số không có trong danh sách Cảnh báo
Xe đậu vùng cấm Dừng trong Zone A quá 30 giây Vi phạm
Xe trong Whitelist Biển số thuộc nhóm được phép Cho phép
Xe Blacklist Biển số thuộc danh sách cảnh báo Khẩn cấp
INPUT / OUTPUT / INTEGRATION

Đầu vào, đầu ra và dữ liệu tích hợp

Đầu vào

  • Camera IP qua RTSP
  • Camera/NVR hỗ trợ ONVIF
  • Camera cổng, bãi xe, đường nội bộ
  • Luồng hình ảnh 1080p/2MP/4MP tùy cấu hình

Dữ liệu AI xuất ra

  • Biển số xe
  • Ảnh toàn cảnh
  • Ảnh crop biển số
  • Camera ID, Zone ID, Timestamp
  • Loại sự kiện, Confidence, trạng thái xử lý

Tích hợp hệ thống

  • Dashboard nội bộ
  • Loa IP cảnh báo
  • Webhook / REST API
  • Lưu trữ NAS
  • Phần mềm trung tâm SOTA AI

AI Box chuyên dụng cho nhận diện số xe và phân tích vùng cấm đậu

Phù hợp tích hợp vào hệ thống camera hiện hữu, bãi xe, nhà xưởng, cổng ra vào, khu giao nhận và các khu vực cần kiểm soát phương tiện bằng AI.

Tư vấn cấu hình AI Box
